1、閥門直徑（口徑）：
根據介質流量和管路尺寸選擇合適的口徑，一般應大于或等于工藝管道的口徑。
2、壓力等級：
壓力等級包括PN6、PN10、PN16、ANSI150、ANSI300等，以及PN1.6MPa至PN6.4MPa等不同級別。
根據工作條件和流體壓力要求選擇合適的壓力等級，通常應選擇比工藝流程中的最大工作壓力高一個等級的球閥，留有足夠的安全系數。
3、執行器：
氣動執行器型號有POASR單作用氣動執行器、POADA雙作用氣動執行器和多旋轉角度扇形氣動執行器等。
可根據閥門的規格，按閥門扭矩x1.35倍的安全系數來選擇氣動執行器
并且需要考慮閥門故障位置的要求、氣源壓力、環境溫度等參數來選擇合適的執行器型號。
4、連接方式：
法蘭、螺紋連接、焊接、卡箍、對夾連接等。不同的連接方式適用于不同的管路系統，需根據具體情況進行選擇。
5、材質選型：
閥體材質、閥座材質、密封材質等都會影響氣動球閥的適用介質、溫度范圍和耐腐蝕性能。根據介質特性、工作環境、介質溫度等選擇合適的材質，常見的材質有碳鋼、304/316/316L、合金鋼、雙相鋼等。
6、技術參數：
轉動角度：氣動球閥的轉動角度通常為90度，也有180度的全開全關型號。
控制信號：包括脈沖信號、模擬信號、數字信號等，需根據控制系統的要求選擇合適的控制信號類型。
漏氣率：直接影響著系統的泄漏性能，需根據要求選擇符合標準的產品。
使用溫度：受限于材質和密封件的耐溫性能，需根據介質溫度選擇合適的氣動球閥型號。
防爆等級：對于在易燃易爆場所使用的氣動球閥，需選擇符合相應防爆標準要求的產品。目前市場主流應用到的防爆等級Exd||BT4、Exd||CT6，其他防爆等級可來電咨詢。
在選型時，除了以上參數，還應考慮安裝位置、溫度適應性、閥門配件等因素，以及品牌信譽、售后服務和價格因素。綜合比較各方面因素，選擇符合要求的氣動球閥型號。
The post 氣動角座閥的安裝方向 appeared first on 自控閥門解決方案.
]]>在實際安裝的過程中，氣動角座閥有標準型和防水錘型2種。具體安裝方向也會因為現場實際工況的使用要求而有所區別，具體如下：
1、標準安裝方向：如下圖
2、特殊安裝方向：如下圖
安裝注意事項：
在安裝氣動角座閥之前，應確保管道內與接口清潔干凈，無殘留物。
在閥前管道上加裝過濾閥，以防止雜質進入閥門。
注意連接處的密封性，確保無泄漏。
在焊接時，避免高溫傳到氣動閥的填料處。
當與管道連接時，應確保閥所附箭頭與流體方向一致，代表流體流動方向。
安裝方式：氣動角座閥有多種安裝方式，根據連接口的特性，可以分為焊接式、螺紋式、法蘭式、快裝式等。其中，焊接式安裝需要在焊接前拆開作動器，焊接好后再裝上作動器；而其他三種方式則無特殊工序，可以正常安裝。
The post 氣動角座閥的安裝方向 appeared first on 自控閥門解決方案.
]]>The post 氣動粉體蝶閥的應用市場前景 appeared first on 自控閥門解決方案.
]]>氣動粉體蝶閥作為一種新型的流體控制設備，具有結構簡單、操作方便、可靠性高等優點，廣泛應用于化工、礦山、冶金、環保、食品、醫藥等行業中的粉料、顆粒料、氣體等介質的流量控制、截斷和調節。隨著工業自動化水平的不斷提高，氣動粉體蝴蝶閥的市場前景也越來越廣闊。在未來的市場競爭中，氣動粉體專用蝶閥將成為一個備受關注的熱門產品。
一、市場概述
氣動蝶閥是一種利用壓縮空氣控制的的粉體物料管道調節閥門，廣泛應用于粉體物料輸送、存儲和加工過程中的流量調節和截斷。該產品具有結構簡單、操作方便、維護方便、密封性好等特點，被廣泛應用于化工、食品、建材、醫藥等領域。隨著我國粉體工業的不斷發展壯大，氣動粉體蝶閥的市場前景越來越廣闊。未來，氣動粉體蝶閥將逐漸取代傳統的閘閥、截止閥等閥門，成為粉體物料調節閥門的主流產品。同時，該產品還將面臨更高要求的應用場景，如高溫、高壓、腐蝕等特殊環境下的使用需求。因此，氣動粉體蝶閥的市場前景將持續向好，具有較大的市場潛力和發展空間。
1.1 粉體行業市場規模
上海氣動粉體蝶閥是一種廣泛應用于粉體行業的閥門設備，其主要作用是控制和調節粉體在輸送過程中的流量。粉體行業是一個龐大的市場，涉及到眾多行業，如食品、制藥、化工等。根據市場研究機構的數據，全球粉體行業市場規模已經超過500億美元，并且在不斷增長。隨著技術的不斷發展和應用領域的不斷拓展，氣動粉體蝶閥在市場中的需求也在不斷增加。據預測，未來幾年氣動粉體蝶閥市場將保持穩健增長，成為粉體行業不可或缺的重要設備之一。
1.2 氣動粉體蝴蝶閥的市場需求
隨著工業化的不斷發展，氣動粉體蝶閥作為粉體輸送和控制的重要設備，其市場需求也呈現出不斷增長的趨勢。氣動粉體蝶閥以其結構簡單、維護方便、使用壽命長等特點，廣泛應用于化工、冶金、電力、建材、環保等行業中，成為了這些行業中不可或缺的重要設備。隨著環保意識的增強，氣動粉體蝶閥的市場需求也將會繼續增長，因為其在粉塵控制和減少污染方面具有重要作用。同時，隨著國家對于工業安全和環境保護的要求越來越高，氣動粉體蝶閥的生產技術也將會不斷提升，為市場提供更加優質的設備。
二、應用領域
氣動粉蝶末閥是一種廣泛應用于工業生產中的閥門，它的主要功能是在管道中控制流體的流量和壓力。氣動粉體蝶閥的主要應用領域包括化工、醫藥、食品、水處理、電力等行業。
在化工行業中，氣動粉體蝶閥常常被用于控制各種化學介質的流量和壓力。這些化學介質通常具有較高的腐蝕性和易燃性，因此氣動粉體蝶閥的材質也要求具有較高的抗腐蝕性和防爆性能。
在醫藥行業中，氣動粉體蝶閥的應用范圍也很廣泛。醫藥生產中的流體控制需要具有很高的精度和衛生要求，氣動粉體蝶閥的結構設計和材質選擇都需要考慮這些方面的要求。
在食品行業中，氣動粉體蝶閥的應用主要是在液體、粉末等食品制造過程中的流體控制和調節。食品生產中的流體控制需要具有較高的衛生要求，因此氣動粉體蝶閥的材質和設計也需要滿足相關的衛生標準。
在水處理行業中，氣動粉體蝶閥主要用于控制水的流量和壓力。水處理過程中的流體控制需要具有較高的精度和穩定性，因此氣動粉體蝶閥的結構設計和材質選擇也需要考慮這些方面的要求。
在電力行業中，氣動粉體蝶閥主要用于控制煤粉、灰渣等粉塵物料的流動。煤粉、灰渣等物料的流動需要具有較高的穩定性和可靠性，因此氣動粉體蝶閥的結構設計和材質選擇也需要考慮這些方面的要求。
總之，氣動粉體蝶閥在工業生產中的應用領域非常廣泛，其結構設計和材質選擇都需根據具體使用情況進行考慮和選擇。
三、總結與建議
如果您正在尋找一種高效、可靠的氣動粉體蝶閥，那么我們強烈推薦您考慮我們的產品。我們的氣動粉體蝶閥在許多行業中都有著廣泛的應用市場，包括化工、食品、制藥、電力和環保等領域。我們的產品性能穩定，質量可靠，能夠滿足您的各種需求。
如果您還在為如何選擇最適合您的氣動粉體蝶閥而煩惱，不要猶豫，直接聯系我們的專業團隊，我們會為您提供最優質的服務和建議。我們非常期待為您提供幫助，一起共創美好未來。
The post 氣動粉體蝶閥的應用市場前景 appeared first on 自控閥門解決方案.
]]>The post 三片式球閥的優點 appeared first on 自控閥門解決方案.
]]>三片式球閥優點
1、三片式電動球閥流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
The post 三片式球閥的優點 appeared first on 自控閥門解決方案.
]]>The post 氣動執行器的組裝與調試 appeared first on 自控閥門解決方案.
]]>氣動執行器的配件如下圖所示：
行器裝配圖.jpg)
安裝氣動執行器：
A、安裝密封圈：氣缸頂部里面的中間位置有卡位，將密封圈安裝上去。
B、安裝連接軸：從氣缸底部往上插入，注意在未插入頂部前將定位塊串進去。安裝密封圈與卡環將連接軸固定。
C、安裝活塞：活塞有兩組方向，一組是順時針關逆時針開；調轉180度，順時針開逆時針關。不同方向?qū)е麻y門有不同開關狀態，常規用順關逆開方向。將活塞裝入氣缸內。
D、調整連接軸角度：用扳手調節連接軸將活塞轉出來，可以進行幾次嘗試。直到活塞到底連接軸的凹槽與氣缸垂直偏左一點。
E、安裝定位螺絲：
·氣缸上方安裝兩個定位螺絲，一個開位一個關位。
·當連接軸沒辦法轉動時，說明氣缸中的定位塊角度不對。松掉固定螺絲后再180度轉動連接軸，推動活塞后在擰緊固定螺絲。調整后，可以轉動說明角度沒有問題。
·轉動連接軸凹槽與氣缸平行則為全開位置。轉動連接軸凹槽與氣缸垂直則為全關位置，說明活塞安裝完畢。
F、安裝側蓋：注意氣缸上密封墊不能掉，若掉了氣缸則會產生泄露。側蓋上有O型圈，也是起到密封作用。蓋好側蓋，安裝固定螺絲并擰緊。
調試氣動執行器：
·安裝氣源接頭（螺紋處需順時針纏繞生膠帶），兩個孔分別是開關閥進氣口。開閥進氣口進氣關閥進氣口就排氣；關閥進氣口進氣開閥進氣口就排氣，它們是相互的。
·接通氣源，測試開位，當連接軸凹槽與氣缸未平行，說明開過頭。斷掉氣源，調節氣缸上方開位螺絲，向內轉動，調整后擰緊固定螺絲。
·測試關位，當連接軸凹槽與氣缸未垂直，說明關位需要調整。將氣缸上方關位螺絲轉緊，調整后擰緊固定螺絲。調整后在測試關位與開位的連接軸位置是否正確。
The post 氣動執行器的組裝與調試 appeared first on 自控閥門解決方案.
]]>The post 電動執行器安裝 appeared first on 自控閥門解決方案.
]]>1、安裝電機，先把電機安裝在線圈內，旋轉電機，檢查電機選型是否輕松。
2、安裝電機固定擋板，這個間隙比較小，需要特定工具把擋板均衡的敲進去。
3、固定擋板敲進去之后，安裝擋板4個固定螺絲
4、安裝完固定螺絲，再次旋轉電機，檢查電機旋轉是否輕松。（如果旋轉比較緊需要拿橡錘把電機往下錘幾下）
5、安裝齒輪固定軸承。
6、固定電機控制線。
7、安裝支撐螺絲。（方便后面調試）
二、精細手工活（各種線接）
1、固定電容，電容位置放好，安裝固定螺絲。
2、把電容先用扎帶固定好。固定好之后，剪去多余的扎帶。
3、將電容并聯在控制線內
4、然后把控制線安裝微動開關上。
5、把微動開關擺放好，用螺絲將微動開關固定。
6、整理電線，將電線安裝在接線端內，用膠水固定電線。
三、細致技術活
1、安裝機械定位螺絲并旋轉開關兩個角度，達到全開和全關到位，定位塊與機械定位螺絲有3mm左右的間隙。
2、安裝凸輪（它與微動開關接觸）；兩個凸輪安裝需錯開90度（開位與關位必須對應）；兩個位置：開位與關位（關位凸輪對應關位機械定位，開位凸輪對應開位機械定位）；四個微動開關，兩個一組，一組是控制反饋的，一組是控制斷電的。
3、加潤滑油安裝齒輪組，把電機與渦輪蝸桿項鏈，起到聯動功能。
4、接電，測試閥門開關，用萬用表測試開位與關位的反饋。
四、安裝盒蓋
1、安裝側邊端蓋并固定。
2、安裝電動執行器指示蓋并固定。
3、安裝頂部端蓋并固定
4、把閥門控制線連接接線端并固定。
5、安裝接線端蓋并固定。
The post 電動執行器安裝 appeared first on 自控閥門解決方案.
]]>① 球閥
視頻中為三片式球閥：左邊一片、中間一片球心、右邊一片。
連接口是螺紋，而連接方式可以根據管道管徑和螺紋來定制不同的連接方式。
此不銹鋼球閥可用于的管道介質為水、液體、汽體、油類及一般腐蝕性介質。
——————————————————————————-
② 手輪機構
手輪機構在氣動閥門斷氣斷電的情況下可進行手動控制，維持生產正常進行。
手輪盤顯示有OPEN和SHUT的方向。手輪有兩個功能切換：手動和自動控制。
手動時，逆開順關，轉動手動盤，連接軸也跟著轉動。
拉桿向上拉動，切換桿放下，手動則轉為自動控制，
此時轉動手輪，連接軸保持不動只能通過氣動控制。
拉桿向上拉動，切換桿向上，手動則轉為手動控制，
此時轉動手輪，就能直接控制閥門的開與關。
——————————————————————————-
③ 電磁閥
電磁閥用于氣動啟閉的電控操作，功率小。
有兩種連接方式：板接式和管接式。
管接式背面有兩個連接孔可以與氣動執行器上的進氣孔直接相連；
電磁閥底端有三個孔，中間是進氣孔，兩端是排氣孔。
板接式電磁閥工作是通過切換氣源進氣口，實現閥門開啟關閉作用。
它頂部有兩個連接孔與氣動執行器上的進氣孔需要開氣管連接，
根據現場要求，可以安裝任意位置。
——————————————————————————-
④ 限位開關
限位開關內部結構有2個凸輪、2個微動開關、
1個接線端和1個連接軸。
凸輪與微動開關閉合，連接PLC可以使PLC形成一個電回路，PLC回路燈亮；
凸輪與微動開關斷開，連接PLC可以使PLC形成一個斷路，PLC回路滅，
以此來實現閥門遠程位置的反饋。
下端連接軸與氣動執行器頂部連接軸相連。
根據氣動執行器開關實現90度開位與關位。
——————————————————————————-
⑤ 氣動執行器
氣動執行器是氣動閥門的動力部件。
氣動執行器上兩個連接孔，分別對應開位與關位。
由氣源推動活塞活動，使氣動執行器實現90度轉換，達到閥門開關作用。
氣動執行器頂部與限位開關連接，通過連接軸的轉動，
使限位開關與氣動執行器保持開關位置同步。
氣動執行器底部與閥門或手輪機構連接，使其保持開關位置同步一致。 ]]>
The post 法蘭電動球閥安裝與測試 appeared first on 自控閥門解決方案.
]]>法蘭球閥的構成
法蘭球閥的主要結構是由閥體、閥芯和閥桿連接組成。
閥芯材質有304、316、316L。
一般可用于水、油、蒸汽、非腐蝕性等介質。
電動執行器
電動執行器是由電機、齒輪、還有蝸輪蝸桿組成。
電動執行器是根據現場的自動控制來實現遠程控制閥門開與關，
不用再人工操作，具備更高的可靠性與安全性。
電動球閥的安裝
電動執行器下方是內八方凹槽、F05中心孔距，
球閥上方是四方軸，中心孔距F05，
兩個連接軸尺寸都是14，直接將兩者安裝起來，
最后安裝固定螺絲并擰緊。
所有安裝都是根據ISO5211標準來操作的
電動球閥的測試
1、打開電動執行器的接線端盒蓋，POE電動執行器是開關型，有6個接線端。盒蓋內有接線圖，可根據接線圖將閥門的線路連接起來。123端口連接控制球閥的控制線，456端口連接球閥反饋給系統的反饋線路。接通電源（視頻中連接的是自制小型控制器），測試閥門
測試開位，打開電源，電動執行器頂端指示針在往開的方向轉動。
電源開的指示燈亮，執行器指針指向開OPEN位置，
球閥的球心處于開的位置，說明閥門開位沒問題。
測試關位，閥門關閉，電動執行器頂端指示針在往關的方向轉動。
電源關的指示燈亮，執行器指針指向關SHUT位置，
球閥的球心處于關的位置，說明閥門關位沒問題。
以上操作說明閥門安裝沒有問題。
The post 法蘭電動球閥安裝與測試 appeared first on 自控閥門解決方案.

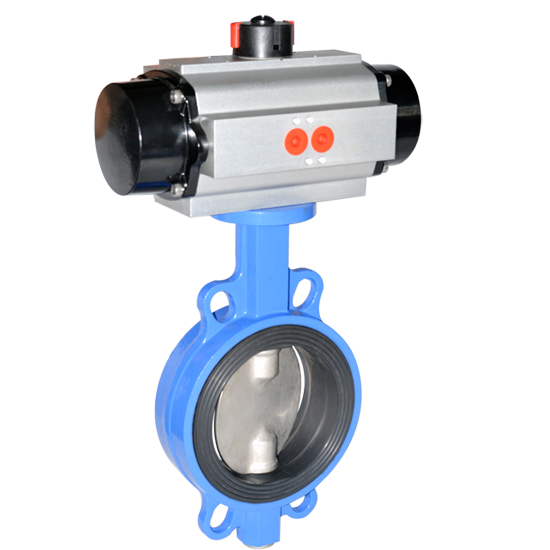

]]>The post 氣動蝶閥沒有開關到位怎么辦 appeared first on 自控閥門解決方案.
]]>第一步：氣動執行器上有兩個定位螺絲，下方是調節關位的。
第二步：閥門沒有關到位，按下按鈕打開閥門，將關位螺絲逆時針擰兩圈（具體根據實際情況轉動螺絲）。
第三步：需查看調整后的密封圈兩邊基本相同無縫隙，閥門則關到位。調試后將定位螺絲擰緊即可。
第二種情況：當氣動蝶閥的閥板與閥體垂直90度，閥板明顯偏上，即氣動蝶閥沒有開到位這時候怎么辦？解決方法如下：
第一步：氣動執行器上方螺絲是調節閥門開位的。閥門沒有開到位，按下按鈕打開閥門，將上方開位螺絲逆時針旋轉兩圈（具體根據實際情況轉動螺絲）。
第二步：調整后看閥板，要是位于密封圈中央，閥門則開到位。閥門打到全開位置后將定位螺絲擰緊。
END
