描述
● ?產品概述及用途

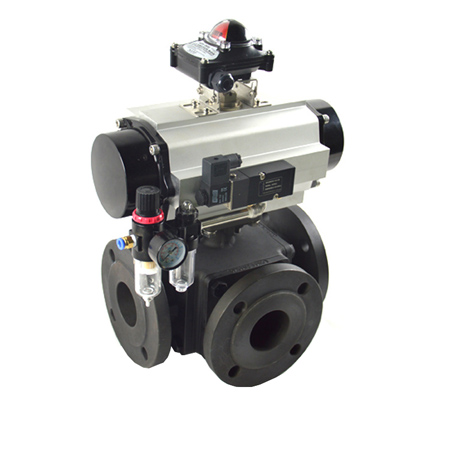

二段式氣動三通球閥3個位置的氣動三通球閥由三段式氣動執行器和三通球閥組成，利用2個換向電磁閥來控制閥門所要求的開關位置上。氣動執行器可以實現0度，90度，180度三個位置，屬于非標產品。
● ?特點與標準
具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。
耐火，防靜電處理，閥桿防爆出裝置，保證系統安全。
高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接。互換性好
硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。
● ?主要性能參數
| 氣動執行器 | 雙作用、單作用常閉式、單作用常開式 |
| 附件可選 | 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構 |
| 電壓 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公稱通徑 | DN15-600mm |
| 公稱壓力 | 1.6MPa-6.4MPA |
| 適用溫度 | -30℃~450℃ |
| 連接方式 | 法蘭式，螺紋式，焊接式，卡箍快裝式 |
| 閥體結構 | O型浮動球、固定式 |
| 閥體材質 | WCB、304、316、316L等 |
| 閥板材質 | WCB、304、316、316L等 |
| 閥座襯里 | PTFE、PPL、硬密封等 |
| 適用介質 | 蒸汽、水液，氣體等 |
● ?二段式氣動三通球閥工作原理圖
