描述

● ?產品概述及用途

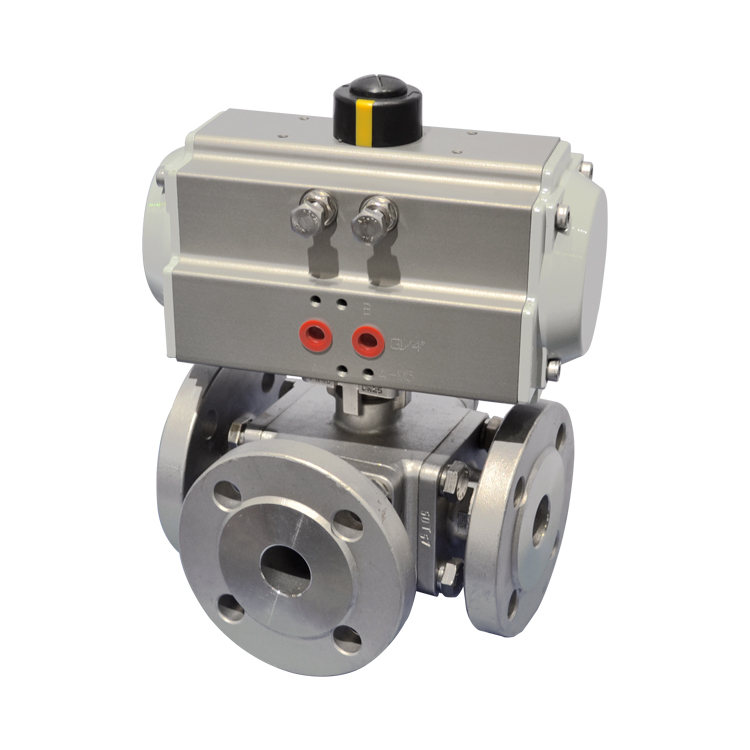

法蘭式氣動三通球閥可分為L(zhǎng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
● ?特點與標準
實心球芯，用料足。同等規格產品比同行重。
耐火，防靜電處理，閥桿防爆出裝置，保證系統安全。
高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接?；Q性好
硅溶膠精密鑄造閥體，結構緊密，尺寸精度高。外觀精美。
● ?主要性能參數

氣動執行器	雙作用、單作用常閉式、單作用常開式
附件可選	換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
電壓	AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公稱通徑	DN15-400mm
公稱壓力	1.6MPa-6.4MPA
適用溫度	-30℃~450℃
連接方式	法蘭式，螺紋式，焊接式，卡箍快裝式
閥體結構	三通L型、三通T型
閥體材質	WCB、304、316、316L等
閥板材質	WCB、304、316、316L等
閥座襯里	PTFE、PPL、硬密封等
適用介質	蒸汽、水液，氣體等

● ?三通球閥流向圖

● ?法蘭式氣動三通球閥尺寸圖
