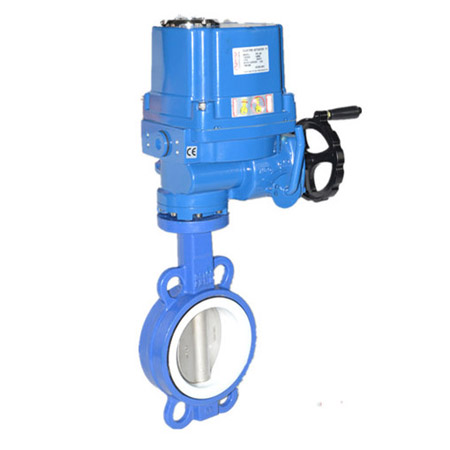

防爆電動蝶閥

防爆電動蝶閥 閥座襯四氟

閥體材質：球墨鑄鐵、WCB、304、316、316L等
閥芯材質：鑄鐵鍍鎳、尼龍、WCB、304、316、316L、2507、1.4529等
閥座材質：EPDM、NBR、VITON、PTFE、硬密封、STL合金等
連接方式：法蘭式 、對夾式
法蘭標準：GB、ANSI、DIN、JIS
壓力等級：PN10、PN16
電動執行器：普通開關型、無源觸點開關型、電位計型帶電阻輸出/電位計型帶4-20mA、調節型輸入輸出4-20mA

分類： 標簽： ,

描述

● ?產品概述及用途
襯四氟防爆電動蝶閥的防爆等級為EXdII BT4 隔爆型，適用于有腐蝕性且需要防爆工況是工業管道中最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。不適用于有顆粒和溫度偏高的工藝介質中。電動執行器控制部分有開關式和調節式等。
● ?特點與標準
密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
● ?產品主要性能參數

電動執行器 普通開關型、無源觸點開關型、電位計型帶電阻輸出/電位計型帶4-20mA、調節型輸入輸出4-20mA
防爆電動執行器 EX dⅡBT4?? EX d11 CT6調節型、開關型
電壓 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公稱通徑 DN25-1400mm
公稱壓力 1.0MPa~1.6MPa
適用溫度 -30~+150℃
連接方式 對夾式、凸耳對夾式、法蘭式
閥體結構 A型
閥體材質 球墨鑄鐵、鋁合金、WCB、304、316、316L
閥板材質 球鐵鍍鎳、尼龍、304、316、316L、2507、1.4529
閥座襯里 PTFE、EPDM、NBR
適用介質 油類、水液，氣體等

● ?電動蝶閥流量系數KV值

尺寸size 閥門開度KV值
10° 20° 30° 40° 50° 60° 70° 80° 90°
DN40 1-1/2′ 0.7 2.4 6.9 14.2 22 36 59 81 113
DN50 2′ 1.1 3.8 10.2 22 38 60 100 132 193
DN65 2-1/2′ 2 7.5 18.2 35 61 95 187 240 315
DN80 3′ 2.5 9.8 26 48 83 126 214 338 425
DN100 4′ 3.8 14.6 39 72 119 221 361 606 723
DN125 5′ 6.5 24 62 118 217 394 599 1038 1243
DN150 6′ 10 42 95 175 326 542 873 1260 1859
DN200 8′ 19 64 165 306 573 995 15567 2310 3124
DN250 10′ 28 101 245 451 836 1462 2253 3256 4757
DN300 12′ 34 129 312 615 1137 2125 3248 4991 7058
DN350 14′ 47 163 390 795 1498 2573 3980 5749 8319
DN400 16′ 62 231 508 1077 1971 3381 5385 8099 11468
DN450 18′ 75 256 621 1208 2315 3925 6331 9474 13612
DN500 20′ 103 346 859 1692 3086 5348 8513 13109 18748
DN600 24′ 139 494 1153 2389 4466 7561 11945 18088 25217

● ?不銹鋼電動蝶閥尺寸圖

防爆電動蝶閥尺寸圖



防爆電動蝶閥尺寸圖2
