描述
● ?產品概述及用途

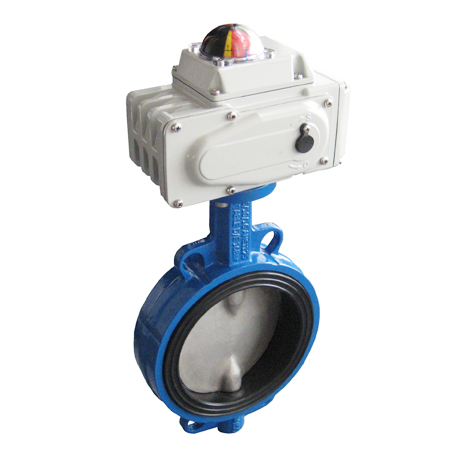

電動蝶閥是工業管道中應用最為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。電動執行器旋轉90°慢開式，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
● ?特點與標準
密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
● ?產品主要性能參數
| 電動執行器 | 普通開關型、無源觸點開關型、電位計型帶電阻輸出/電位計型帶4-20mA、調節型輸入輸出4-20mA |
| 防爆電動執行器 | EX dⅡBT4?? EX d11 CT6調節型、開關型 |
| 電壓 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公稱通徑 | DN25-1400mm |
| 公稱壓力 | 1.0MPa~1.6MPa |
| 適用溫度 | -30~+150℃ |
| 連接方式 | 對夾式、凸耳對夾式、法蘭式 |
| 閥體結構 | A型 |
| 閥體材質 | 球墨鑄鐵、鋁合金、WCB、304、316、316L |
| 閥板材質 | 球鐵鍍鎳、尼龍、304、316、316L、2507、1.4529 |
| 閥座襯里 | PTFE、EPDM、NBR |
| 適用介質 | 油類、水液，氣體等 |
● ?電動蝶閥尺寸圖
