描述
● ?產品概述及用途

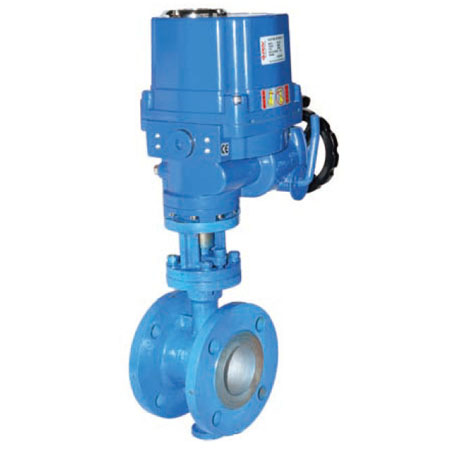

硬密封防爆電動蝶閥的防爆等級為EXdII BT4 隔爆型的，蝶閥密封原理利用偏心結構，做到了閥門啟閉時蝶板與閥座間幾乎無磨擦現象發生。閥桿的扭矩通過蝶板直接傳遞至密封面，從而杜絕了打開普通閥門時所常見的跳躍現象。這意味著偏心蝶閥幾乎可以從0開度開始即進入可調控區域，直至90開度。其正常調控比是一般蝶閥的2倍以上，調控比最高可高達100:1以上。這為偏心蝶閥作為調控閥使用創造了良好的條件。硬密封防爆電動蝶閥適用于適用高溫、高壓、帶稍許顆粒、漿液等需要做防爆處理的介質工況，有流量切斷與調節兩種。
● ?特點與標準
金屬密封可適用于帶稍許顆粒、漿液的介質中
適用溫度可達425℃,最高壓力6.4MPa
密封時幾乎無摩擦，保證扭矩更小，密封性更好
法法蘭對夾孔連接適用多種標
● ?產品主要性能參數
| 電動執行器 | 普通開關型、無源觸點開關型、電位計型帶電阻輸出/電位計型帶4-20mA、調節型輸入輸出4-20mA |
| 防爆電動執行器 | EX dⅡBT4?、 EX dII CT5調節型、開關型 |
| 電壓 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
| 公稱通徑 | DN50-1000mm |
| 公稱壓力 | 1.0MPa~6.4MPa |
| 適用溫度 | -30~+450℃ |
| 連接方式 | 對夾式、凸耳對夾式、法蘭式 |
| 閥體結構 | 三偏心結構 |
| 閥體材質 | WCB、鋁合金、WCB、304、316、316L |
| 閥板材質 | WCB、201、304、316、316L、2507、1.4529 |
| 閥座襯里 | 硬密封 |
| 適用介質 | 高溫油類、水液，高溫氣體等 |
● ?三偏心防爆電動蝶閥尺寸圖
