描述
● ?產品概述及用途

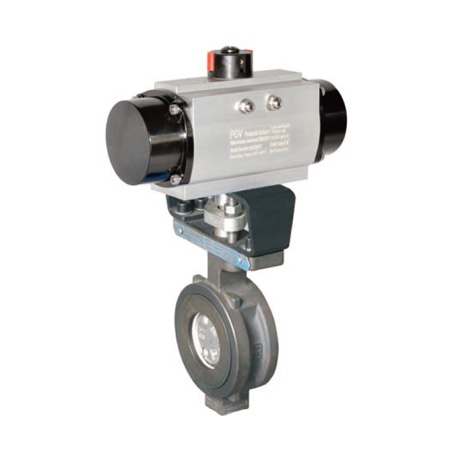

高性能氣動蝶閥的軟密封結構偏心蝶閥的閥座采用的是PTFE的材料，主要適用于氣體輸送和對氣動閥壽命要求很高的工藝介質中。閥座外面是活動的嵌件，法蘭夾的越緊、壓力越大密封性能越佳。更換閥座方便簡單，只需取下嵌件就可取出閥座，不必拆卸閥板和閥軸。采用帶有球形密封表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性的場合?？勺骺焖偾袛嗷蛘{(diào)節流量之用。
● ?主要性能參數
| 氣動執行器 | 雙作用、單作用常閉式、單作用常開式 |
| 附件可選 | 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構等 |
| 電壓 | AC220V、AC110V、AC380、DC12V、DC24V、DC110V |
| 公稱通徑 | DN50-1000mm |
| 公稱壓力 | PN10、PN16、PN25、PN40、class150LB、class300LB |
| 適用溫度 | PTFE:-30~+180℃ 、R-TFE：-30~230℃ 、合金:-30~+420℃ |
| 連接方式 | 法蘭式，對夾式 |
| 閥體結構 | 雙偏心 |
| 閥體材質 | WCB、304、316、316L等 |
| 閥板材質 | WCB、304、316、316L等 |
| 閥座襯里 | PTFE、R-TFE、合金等 |
| 適用介質 | 水、液體、氣體、油類、酸堿腐蝕性介質等 |
● ?高性能氣動蝶閥尺寸圖
蝶閥尺寸圖.png)
