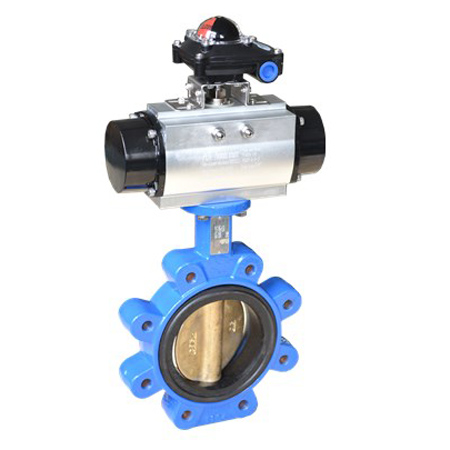

LT凸耳式氣動蝶閥產品概述及用途

LT凸耳式氣動蝶閥由氣動執行器和中線蝶閥組成，氣動蝶閥配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。與電氣定位器配套，輸入4-20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。可廣泛應用于石油、化工、海工、鉆井平臺等工業自動控制系統中作遠距離集中控制或就地控制。

特點與標準

高平臺設計符合ISO5211標準，可以ISO5211標準執行器，直接連接?；Q性好

凸耳氣動蝶閥技術參數?

閥體
公稱通徑：DN50-DN600
閥體材質：球墨鑄鐵、304、316
連接方式：凸耳對夾式
壓力等級：PN10、PN16
結構形式：LT凸耳中線結構

閥內組件
閥板材質：球墨鑄鐵鍍鎳、尼龍涂層、鋁青銅、304、316、316L、1.4529、2507
閥桿材質：不銹鋼410、304
適用介質：水、液體、氣體、油類、粉體、蒸汽

設計制造標準
設計制造：GB/T12238-2008
連接標準：JB/T 79.1-1994 ASME B16.10
結構長度：GB/T12221-2005 ASME B16.5
壓力試驗：GB/T13927-2008

氣動執行器
雙作用：通氣開、通氣關，氣源故障保持當前位置
單作用氣開式：通氣開、斷氣關，氣源故障關閉
單作用氣關式：通氣關、斷氣開，氣源故障打開
可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥、電氣部分可以選防爆

氣動蝶閥尺寸圖
