描述
●??產品概述及用途

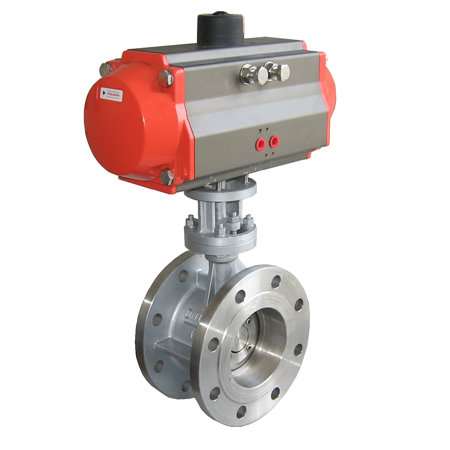

三偏心氣動法蘭蝶閥由金屬偏心蝶閥和氣動執(zhí)行器組合而成，通過配套相應的氣動附件，可實現開關量和模擬量調節(jié)式兩種控制方式。金屬偏心蝶閥閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無摩擦，去除了磨損和泄漏的可能性。
●? 特點與標準
高平臺設計符合ISO5211標準，可以ISO5211標準執(zhí)行器，直接連接。互換性好
● ?主要性能參數
| 氣動執(zhí)行器 | 雙作用 單作用常閉式 單作用常開式 |
| 附件可選 | 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構 |
| 電壓 | AC220V AC110V AC380V、DC12V、 DC24V 、DC110V |
| 公稱通徑 | DN10-1000mm |
| 公稱壓力 | PN1.0MPa、PN1.6MPa |
| 適用溫度 | 三偏心硬密封：-30-425度 |
| 連接方式 | 法蘭式，對夾式（可選） |
| 閥體結構 | 三偏心 |
| 閥體材質 | 球墨鑄鐵，鑄鋼，304，316，316L |
| 閥板材質 | 球墨鑄鐵，鑄鋼，304，316，316L |
| 閥座襯里 | PTFE、石墨等 |
| 適用介質 | 水、液體、氣體、油類、酸堿腐蝕性介質 |
●?尺寸圖紙
