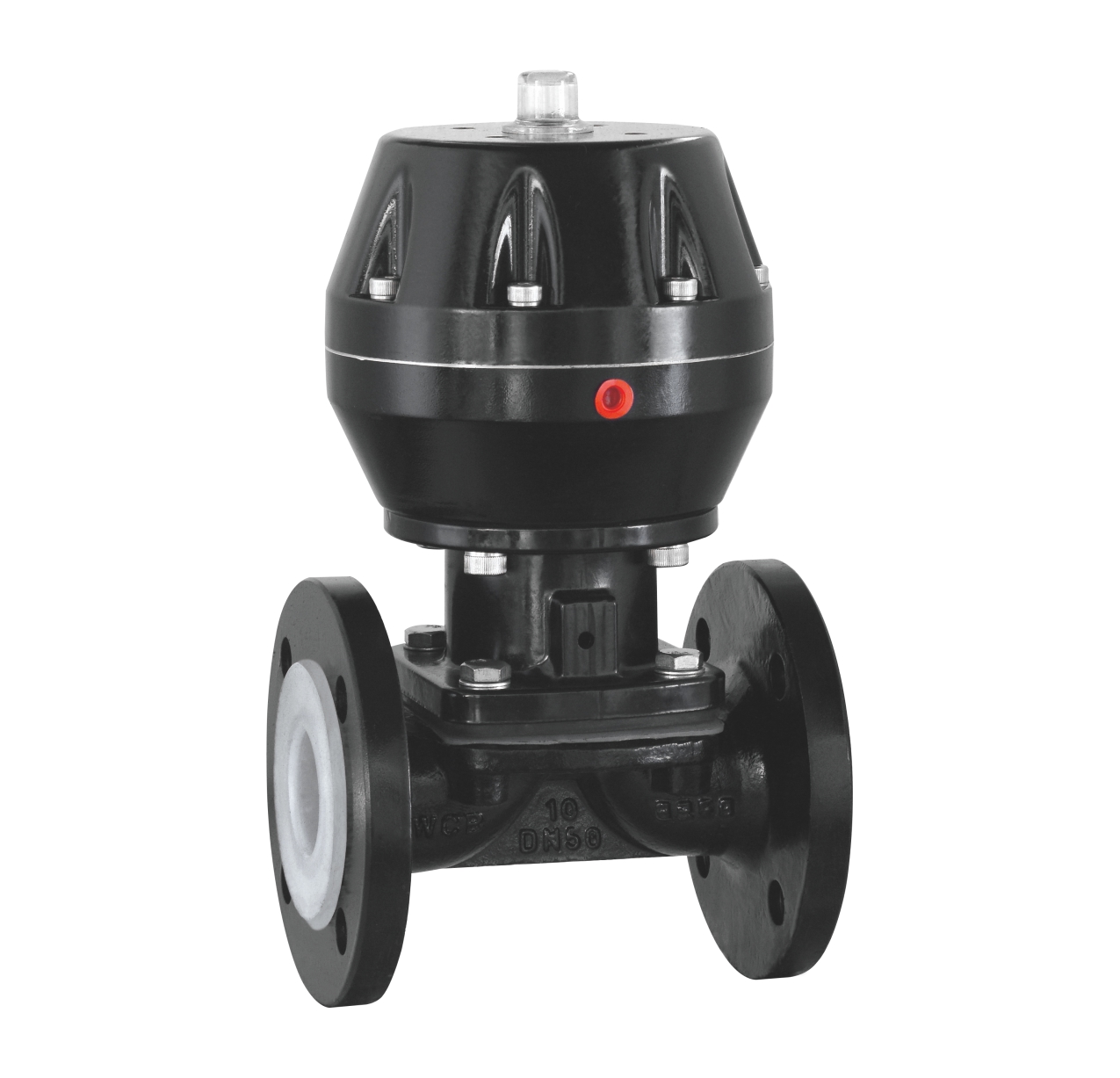

襯氟氣動隔膜閥

閥體材質： 304、316、316L
襯里材質：襯氟、襯膠、無襯
連接方式：卡箍快裝、焊接
壓力等級： PN10
控制方式： 常閉式、常開式、雙作用往復式
氣缸材質： PA、不銹鋼
可選附件：限位開關、換向電磁閥、定位器等

分類： 標簽： ,

描述

● ?產品概述及用途
襯氟氣動隔膜閥是指閥腔內部全襯四氟，主要用于腐蝕性有毒介質隔膜閥膜片將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。襯氟隔膜閥表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
● ?產品概述及用途
※ ?用于腐蝕性有毒介質。
※ ?閥體通道內表面光滑,流體阻力小,CV值高,流通能力強。
※ ?采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,在腐蝕性以及有毒介質完全達到介質的零泄漏。
※ ?安裝容易，操作簡便，故障率低，維護方便。
● ?主要性能參數

氣動執行器 常閉式、常開式、雙向式
氣缸材質 聚酰胺、不銹鋼
公稱壓力 10bar
連接方式 法蘭式
設計標準 GB、DIN、ISO、SMC
閥體材質 WCB、304、316、316L
膜片材質 單層EPDM、雙層PTFE+EPDM
氣源壓力 4-7bar
可選附件 電磁閥、限位開關、電氣定位器

● ?襯氟氣動隔膜閥尺寸圖
